[boczek140]

Cześć.

Jako iż ciężko znaleźć zderzaki w dobrym stanie postanowiłem spróbować zrobić je samodzielnie.
No to miarka w rękę aby stworzyć jakiś projekt. Miałem już w głowie mniej więcej czego bym chciał, a więc zaczynamy.

- Projekt - po opracowaniu koncepcji, przejrzeniu setek zdjęć na necie zrobiłem w cadzie wstępny projekt wersji finalnej. Dodam tylko że strasznie ciężko brać pomiary na samochodzie jeśli się nie ma starych zderzaków.

Założenia:
Poszycie zderzaka z blachy 2mm, mocowania 6 mm, dodatkowe mocowania szekli oraz zderzaka z blachy o grubości 20mm, przykręcane do ramy. Wszystkie mocowania robione pod oryginalne otwory, przystosowane do body llftu 2"

A oto efekt:

Zderzak przód:


Zderzak tył:



Kolejnym etapem było znalezienie firmy zajmującej się obróbką CNC która mi to wytnie laserem i wygnie wg. przygotowanych rysunków i szablonów rozkroju blachy. Tu dodam że nie było to takie proste, bo albo ktoś się nie zajmuje takimi pierdolami i nie robi jednostkowych zleceń albo zabijał mnie cenowo. W końcu znalazłem firmę, jak ktoś będzie chciał dam namiary na pw która mi to wycięła i wygięła wg, przygotowanych i ustalonych rozkrojów.

Koszt przygotowania elementów:
- przód 370 zł netto
- tył 320 zł netto
plus koszty wysyłki

Po ok 2 tygodniach przyszły gotowe elementy do spawania, wyglądało to trochę jak puzzle dla dużych chłopców
kilka zdjęć z surowych kawałków przyszłego zderzaka:

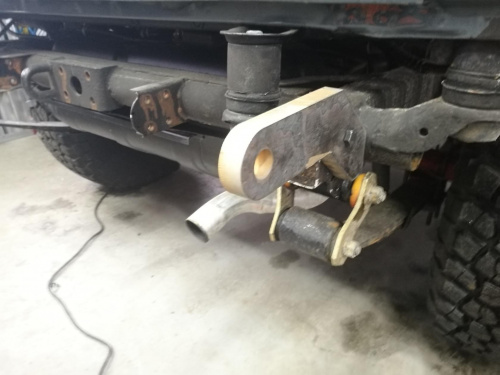

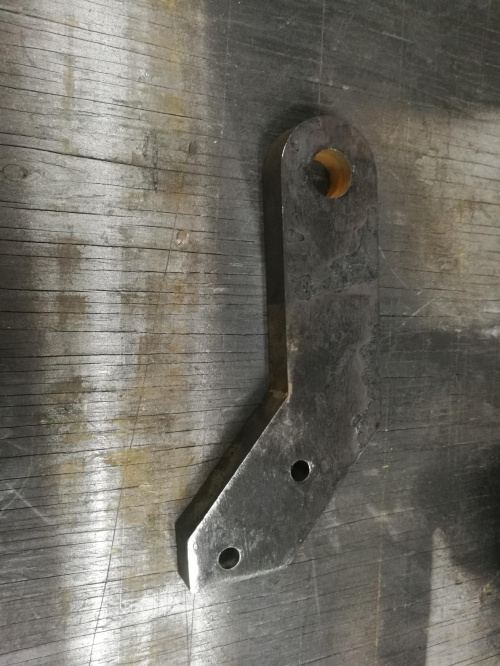

Mocowanie pod szekle

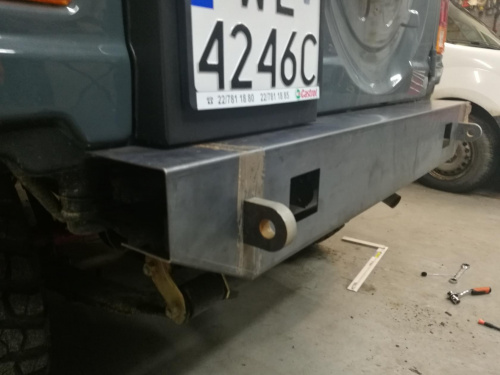

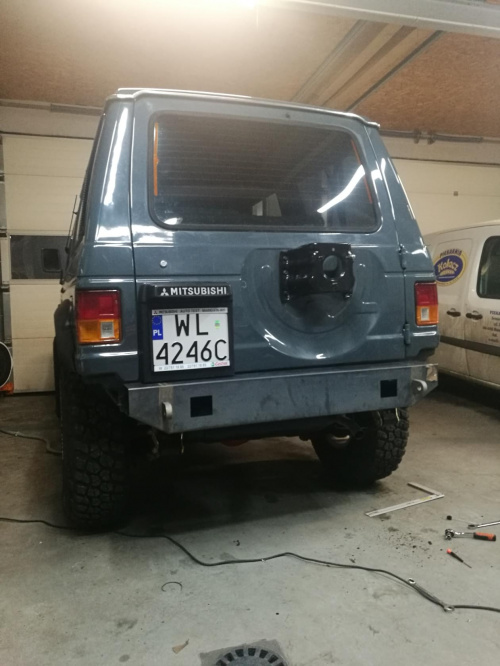

Pierwsza przymiarka środkowego elementu, po zrobieniu otworów montażowych w mocowaniu szekli

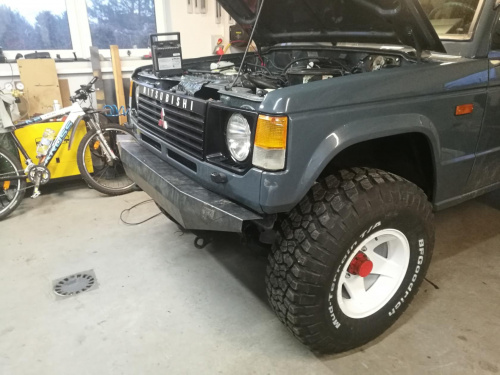

Oraz przymiarki przodu, surowego elementu

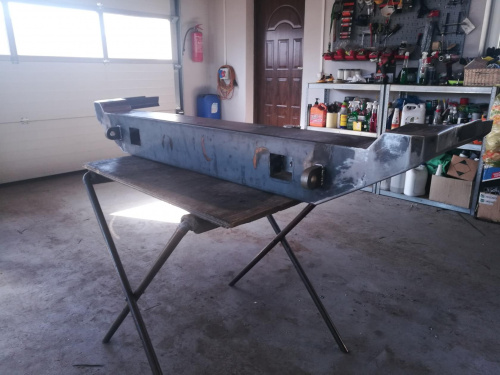

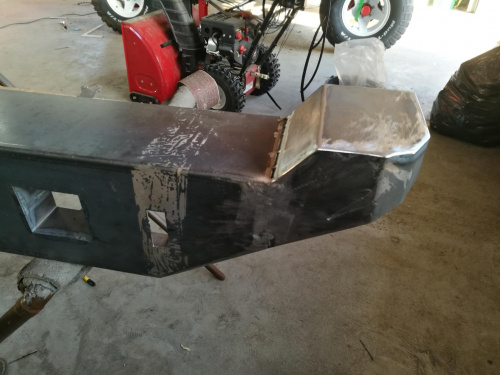

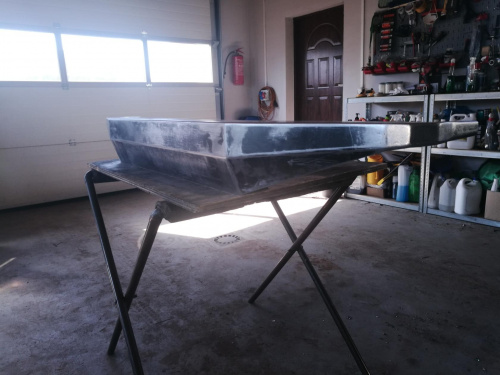

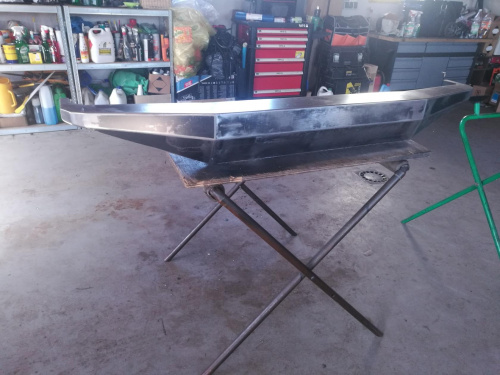

Po spawaniu i wstępnym szlifowaniu

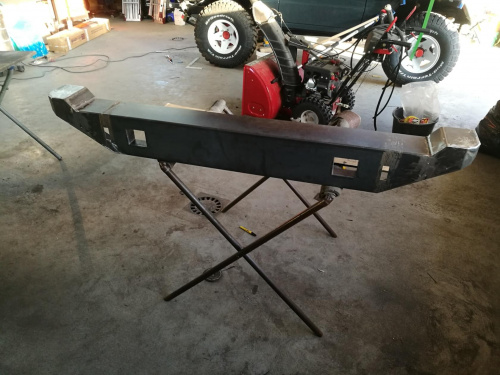

tył:

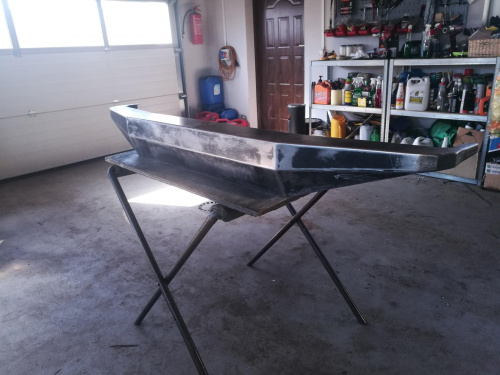

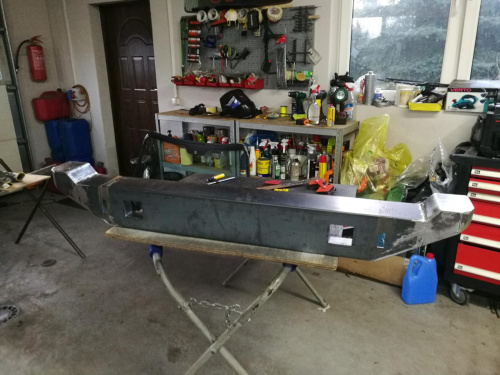

Przód:

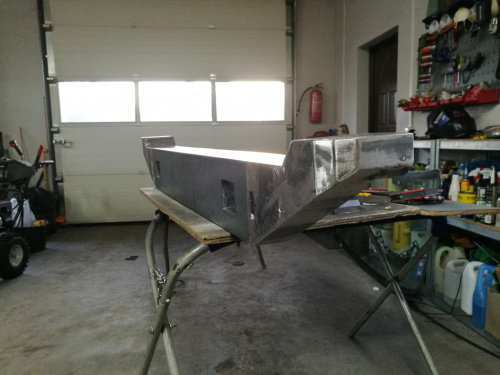

Z racji na to że przy produkcji blachy gorącowalcowanej osadza się na niej nagar, do którego wg. różnych opinii słabo się trzyma farba, na wszelki wypadek oddałem zderzaki do piaskowania. Nie szło w ogóle tego zeszlifować.

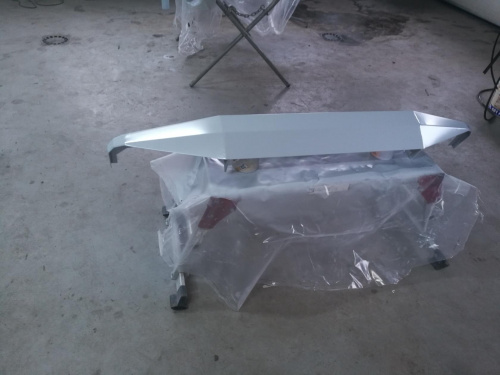

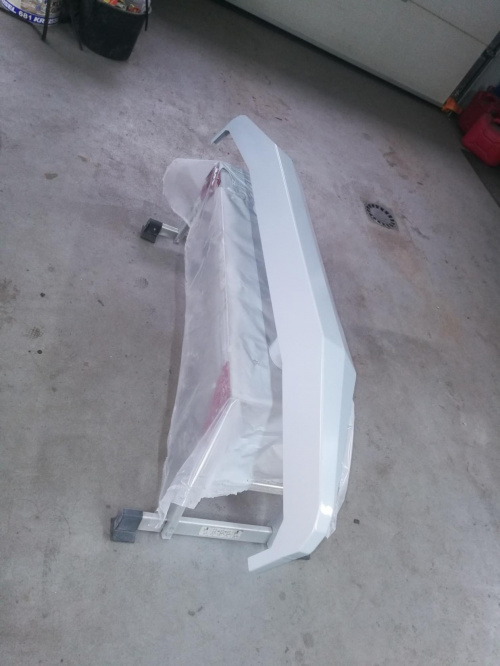

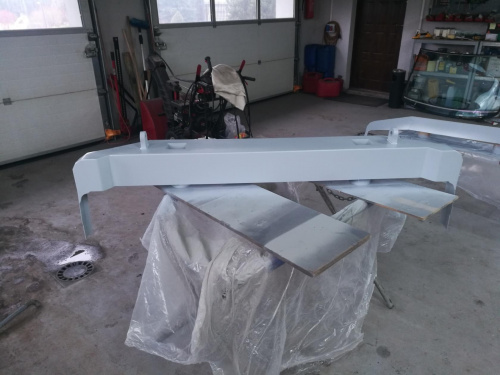

Następnie szlifowanie, odtłuszczenie i na początek malowanie podkładem reaktywnym a później podkładem epoksydowym

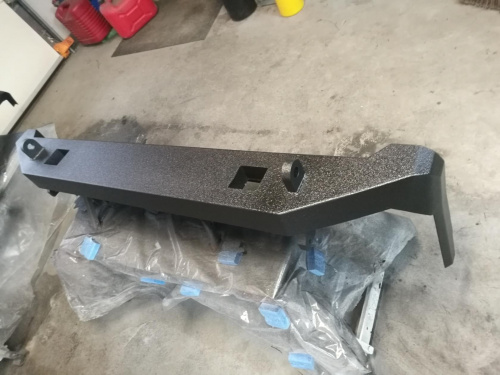

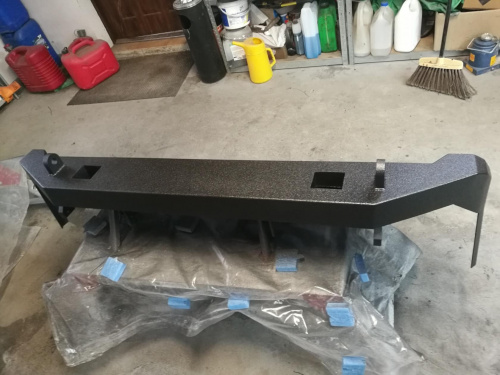

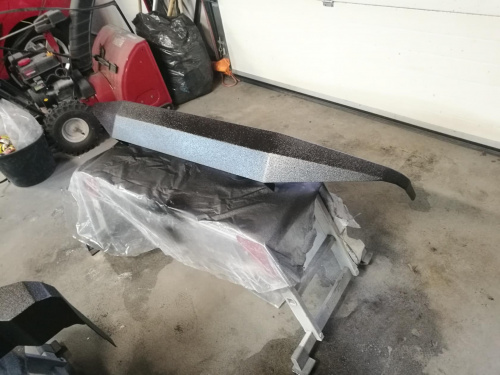

Na koniec malowanie raptorem:

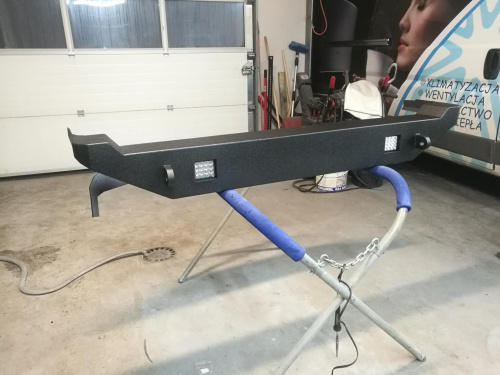

Następnie montaż lamp przeciwmgielnych oraz wiązki

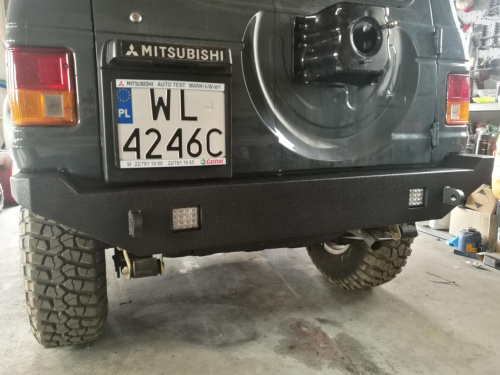

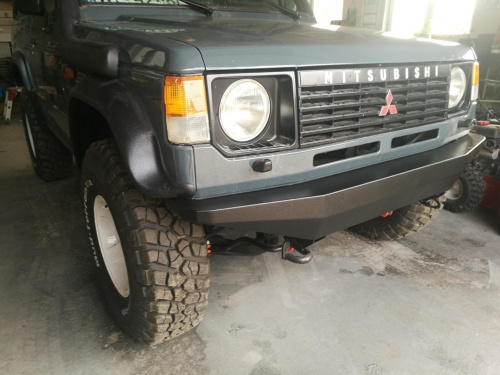

I zderzaki można montować, a oto efekt końcowy





reasumując zajęło mi to ok 1,5 miesiąca, dłubiąc w wolnej chwili, koszty w porównaniu z nowymi zderzakami, niewielkie:

- cięcie i gięcie blachy przód 460 zl
- cięcie i gięcie blachy tylł 400 zl
- podkład reaktywny - 90 zł
- podkład epoksydowy - 30 zł
- raptor (dwie butelki) - 180 zł
- konserwacja (wewnętrzna część zderzaków) - 25 zł
- papiery i tarcze ścierne itp 40 zł
łączny koszt to ok 1250 zł

Pracy jest dosyć dużo, ale ciężko coś takiego dostać do Pajero I. W razie gdyby ktoś chciał sam stworzyć sobie zderzaki i służę pomocą.

[damianpoz90]

Witam, kawał konkretnej roboty ... , szkoda że tak rzadko tutaj zaglądam, bo widzę że nie tylko ja mam bzika. Jestem właśnie na etapie zmiany zderzaków oraz progów, i po wstępnych negocjacjach w warsztatach 4x4 wychodzi cena ok 3k. Jeżeli nie będziesz mieć nic przeciwko, skorzystam z twoich zdjęć, aby dać jakiś pogląd majstrom jak powinny wyglądać nowe/lekkie zderzaki do miśka.

No i troszkę mam pokombinowane z tymi przełamaniami w z tyłu w narożnikach, są wyprowadzone na prosto.

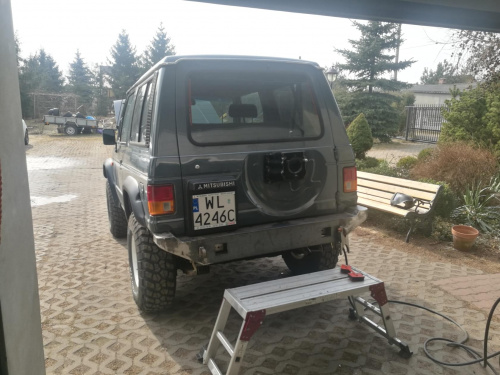

Na razie tak wyglądają obecne, profil z 5mm stali, kawał złomu, ciężkie to i brzydkie

https://www.fotosik.pl/zdjecie/c13bce94b963231f

https://www.fotosik.pl/zdjecie/566e0fd366030c55

Nie umiem dodawać zdjęć ...

No i

[boczek140]

Dzięki,

Ładna jedyneczka

Nie ma problemu, możesz wykorzystać fotki. Jeśli nie masz z tyłu przetłoczeń to trochę ułatwia sprawę.

Progi też będę robił pod Hi-lift, ale jakoś nie mogę się zebrać, najważniejsze że jest już jakaś koncepcja.

Zderzaki nie wyglądają tak strasznie topornie, ale blach 5mm na poszycie to strasznie gruba. ja robiłem z 2mm ale wydaje mi się że 3 mm to maksymalna opcja, aby nie były zbyt ciężkie.

[damianpoz90]

Pomysł upadł, zlecenie do zrobienia zderzaków do firmy zajmujących się 4x4 odpada, wstępne wyceny pomnożyli razy dwa, same zderzaki w surowym stanie 4,5k. Drogo, zleceń dużo, to i ceny idą w górę.

Postaram się wykonać takie zderzaki samemu, opierając się w większym stopniu na Twoim projekcie. Zdemontuję obecne zderzaki, i wytnę nowe na podobny wzór z tektury, pokleję taśmą, później wymierzę gotowy kartonowy zderzak, rozbije na poszczególne elementy, rozrysuję gotowe elementy w CAD. Zlecę to wszystko do wycięcia i samemu wykończę.

Zastanawiam się nad użyciem blachy 1.5mm na poszycie, zależy mi na lekkości, a drzew raczej nie będę przestawiać. Nie wiem tylko ile zaoszczędzę na wadze, względem sztywności. Oraz czy nie będzie to kłopotliwe przy spawaniu.

[boczek140]

tak i ja zrobiłem, jak chcesz to dam Ci namiary na firmę która mi wycinała stal laserem, to też nie było proste, bo niektóe firmy albo nie zajmują sie takimi pojedyńczymi zleceniami albo chcą bardz odrogo, mi wycieli elementy zderzak na podstawie dostaczonych rysunkówi z robili to naprawdę ładnie

[rafix13]

boczek140,
Czołem możesz mi podpowiedzic jak wziales wymiar zderzaka tylnego?

[Jarek1987]

boczek140, Witam zderzak wygląda solidnie mógł byś podać wymiary elemętów?
